KCB齿轮泵拆装的正确步骤

作者: 恒盛泵业 编辑: 恒盛泵业 来源: 恒盛泵业 发布日期: 2018.06.14
信息摘要:
KCB齿轮泵经常因为保养或者维修而需要被拆装,为了避免不当的操作对齿轮泵造成损伤,接下来恒盛泵业就给大家分享下KCB齿轮泵拆装的正确步骤。
KCB齿轮泵经常因为保养或者维修而需要被拆装,为了避免不当的操作对齿轮泵造成损伤,接下来恒盛泵业就给大家分享下KCB齿轮泵拆装的正确步骤。

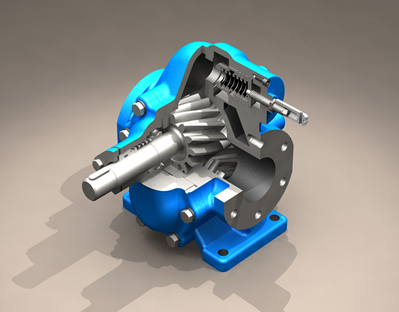

KCB齿轮泵剖面图

  第一步:装备工作。
  1、记录KCB齿轮泵的铭牌型号。
  2、准备梅花、开口扳手各一套、拉马、量具、耗材等。
  3、用记号笔在填料压盖与泵架、泵体与泵盖处做好标记。
  4、用白布擦拭泵表面,查看泵体外观状况,是否有缺陷。 KCB齿轮泵
  第二步:KCB齿轮泵的解体。
  1、用拉马拆下泵端靠背轮及键。
  2、拆下填料压盖。
  3、拆下泵盖螺栓,用铜棒轻敲泵盖至分离,取下泵盖与泵体间垫片,测量垫片厚度并记录。
  4、用塞尺测量主动与从动齿轮顶与泵体曲面间隙及啮合处齿侧间隙数据并做好记录。
  5、用铜棒轻敲泵体至分离,取下泵体与支架间垫片,测量青稞纸厚度并记录。
  6、用记号笔标准主动齿轮和从动齿轮之间结合面。
  7、取下主动轴齿轮,从动轴齿轮。 KCB齿轮泵
  第三步:KCB齿轮泵的零件清洗与检查。
  1、目视检查从动轴齿轮两段轴颈是否有磨损,轮齿是否损伤。
  2、外观检查主动轴齿轮两端轴颈是否有磨损,轮齿是否损伤。
  3、用洗油清洗拆下的零部件与轴套、泵体等。
  第四步:KCB齿轮泵的测量。
  1、测量泵体的厚度.
  2、测量泵架、泵体、端盖组合后间隙。
  3、测量主动轴与从动轴两侧轴套内径、轴颈外径,并做好记录。
  4、测量主、从动齿轮的长度,及两侧轴承套凸台厚度。
  第五步:KCB齿轮泵的回装。
  1、把主动轴齿轮回装至泵体支架上。
  2、回装从动轴齿轮至泵架轴套。
  3、回装泵体与垫片。
  4、回装泵盖与固定螺栓。
  5、回装填料压盖。
  6、回装销键及靠背轮。
  第六步:清理现场。
  清理现场,做到工完料尽场地清。
